“太难了!”,经常会听到小白抱怨自己主板跳线不知道如何插,但其实只要你通过几分钟的时间学习,跳线接法难度也不过如此。由于电脑上不少接口都有防呆设计,避免我们在电脑组装的过程中造成插反或者插错的情况,对于小白装机来说,最难的地方无疑在于机箱与主板之间的跳线接法,因为有些需要区别正负极,也没有防呆设计,如果没有真正的学习过,不知道如何插或者插错是十分正常的事情。主板上跳线怎么插?下面装机之家晓龙分享一下电脑组装教程之主板跳线接法图解,手把手教您如何搞定主板跳线,希望能够帮助到广大装机用户。

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

电脑组装教程之主板跳线接法图解

我们首先来认识一下机箱上所有的连接线,POWER_LED是电源指示灯HDD_LED是硬盘指示灯POWER SW是开关机按键 RESET SW是重启按键,机箱前置USB3.0接口、AUDIO是机箱前置音频,机箱前置USB2.0接口等。

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

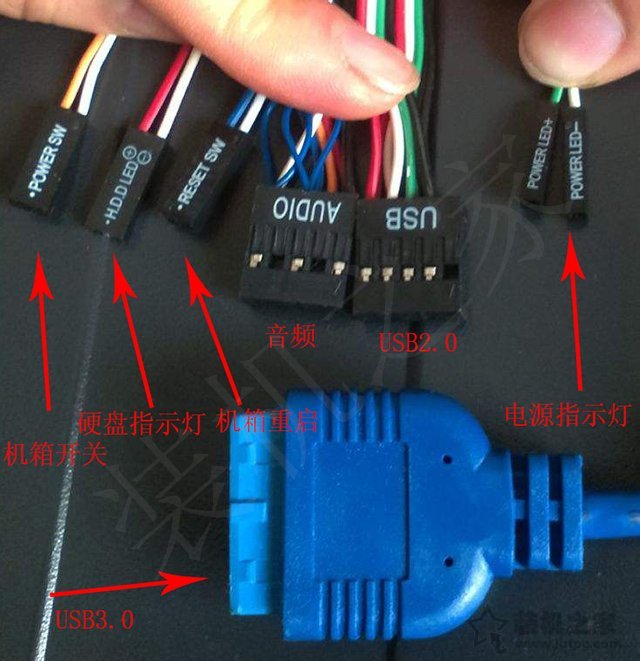

机箱连接线

POWER_LED电源指示灯、HDD_LED硬盘指示灯、POWER SW开关机按键 、RESET SW重启按键这四个跳线属于一组,白色线材为负极,彩色线材为正极。

1、开关跳线接法

开关跳线接法是装机最难的地方,就以以下的跳线9针插针为例,这是最常见的插针,当然也有些主板有些不同,我们需要根据主板标识来进行依个插入。

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

开关接针

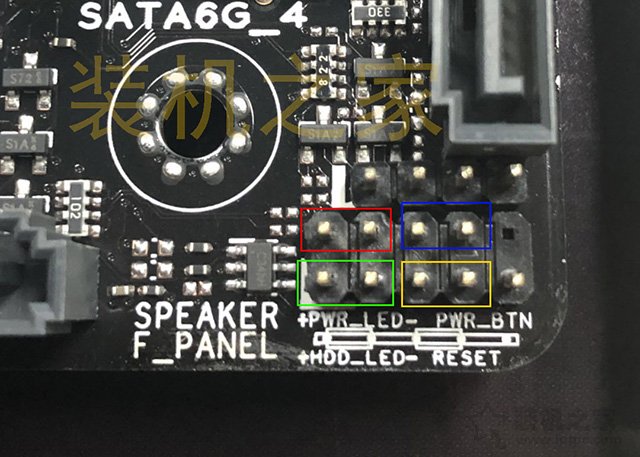

注:跳线下面有标识,左边+(正极),右边-(负极)。

红色框标识是PWR_LED,对应机箱连接线的Power LED的跳线,需要区分正负极。

绿色框标识是HDD_LED,对应机箱连接线的HDD_LED的跳线,需要区分正负极。

黄色框标识是RESET,对应机箱连接线的RESET SW跳线,不需要区分正负极。

蓝色框标识是PWR_BTN,对应机箱连接线的Power SW跳线,不需要区分正负极。(有些主板开关标识可能不是PWR_BTN,例如Power SW、PW、PWR,POWER以及ON/OFF,都代表开关,意思是一样的。)

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

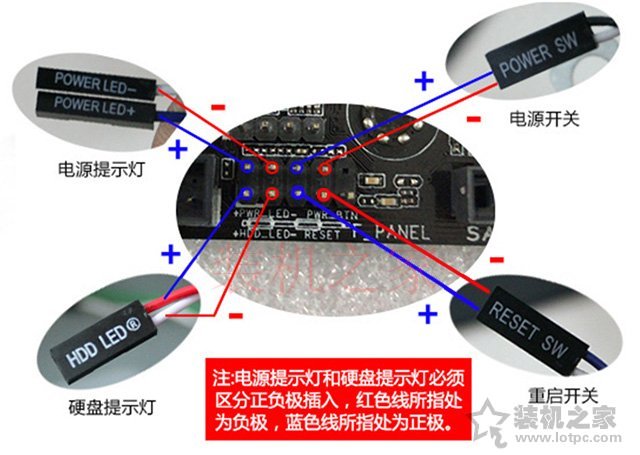

机箱与主板跳线接法图解

注:有些主板的接针不同,其实我们只需要根据主板上标识来正确插入就可以了。

2、CPU_FAN插针

主板上的CPU_FAN是CPU散热器风扇专用接口,带有防呆接口设计,一般不会插错的。不少小白误将CPU散热器风扇的电源线插到了CHA_FAN,那么就会造成主板BIOS中无法监控风扇转速,实现智能调速功能等问题,可能还会出现开机F1报错,我们按F1键才能正常开机。

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

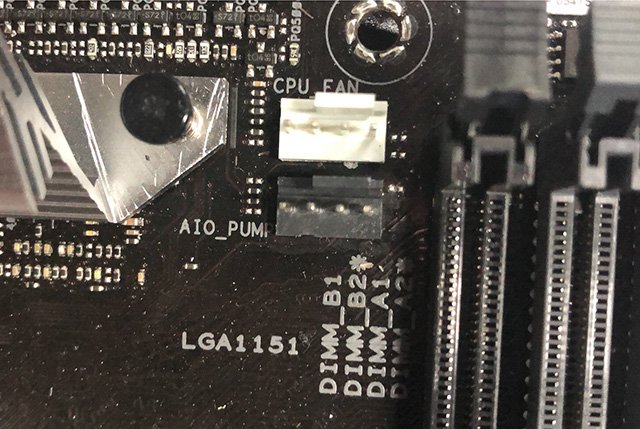

CPU散热器专用接口

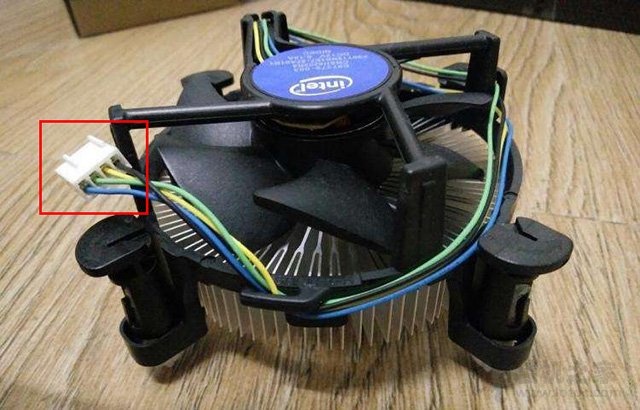

对应CPU散热器风扇供电接口

有些偏高端的主板,除了CPU_FAN之外,还有可能有CPU_OPT或者AIO_PUMP接口,这个两个主要是水泵供电接口。

3、USB2.0插针

主板上的USB2.0插针,主要是为了给机箱前置USB2.0提供跳线,一般为9针插针,并且在主板上方或者下方有标注USB,设有防呆设计,反插无法插进去。

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

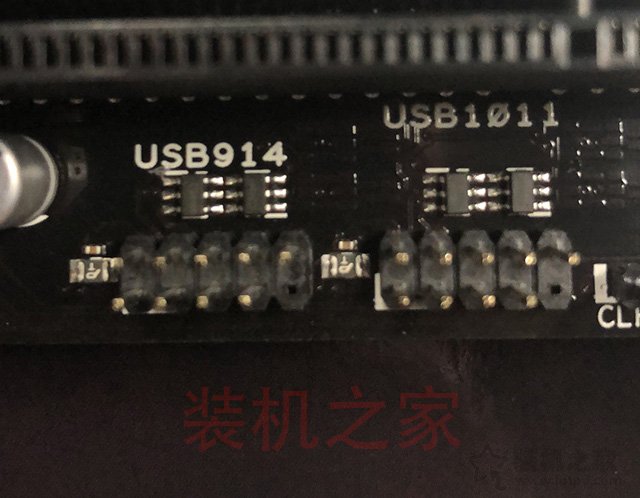

USB 2.0插针

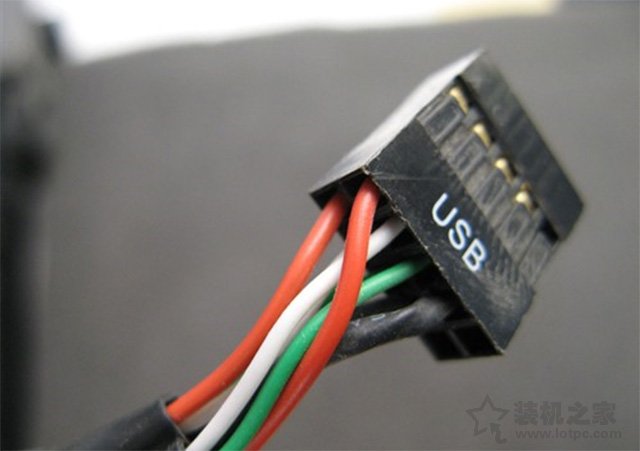

对应机箱USB跳线

还有一些机箱前置I/O上设有USB3.0接口,如下图所示就是USB3.0接口,USB 3.0又名USB 3.1 Gen 1,19针插针,找到机箱的USB3.0接口连接线插上就可以了。

电脑组装教程之主板跳线接法图解 手把手教您如何搞定主板跳线

USB 3.0

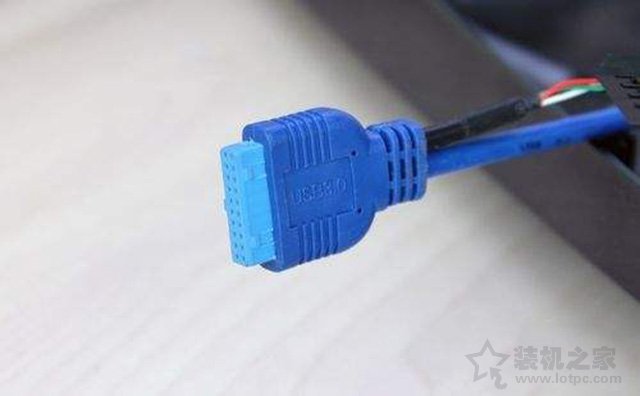

对应机箱USB3.0跳线
